BẦU KẸP DAO PHAY SK30, SK40, SK50 VERTEX KIỂU COLLET ER V-745, V-745A, V-745B, V-746, V-747

BẦU KẸP DAO PHAY SK30, SK40, SK50 VERTEX KIỂU COLLET ER V-745, V-745A, V-745B, V-746, V-747

0 Lượt mua | 1264 Lượt xem

0 đánh giá

Mã sản phẩm: V-745, V-745A, V-745B, V-746, V-747

Giá bán: Liên hệ

Nước sản xuất: TAIWAN

BẦU KẸP DAO PHAY SK30, SK40, SK50 VERTEX KIỂU COLLET ER V-745, V-745A, V-745B, V-746, V-747

Tùy chọn:

Số lượng:
Thêm vào giỏ hàng Mua ngay

Thông số kỹ thuật

TAPER                       : Kiểu côn bầu kẹp – lắp với kiểu côn trục chính của máy phay.

COLLET TYPE          : Kiểu collet kẹp dao của bầu kẹp.

Kích thước G              : Kiểu ren của bầu kẹp lắp với vít rút của máy.

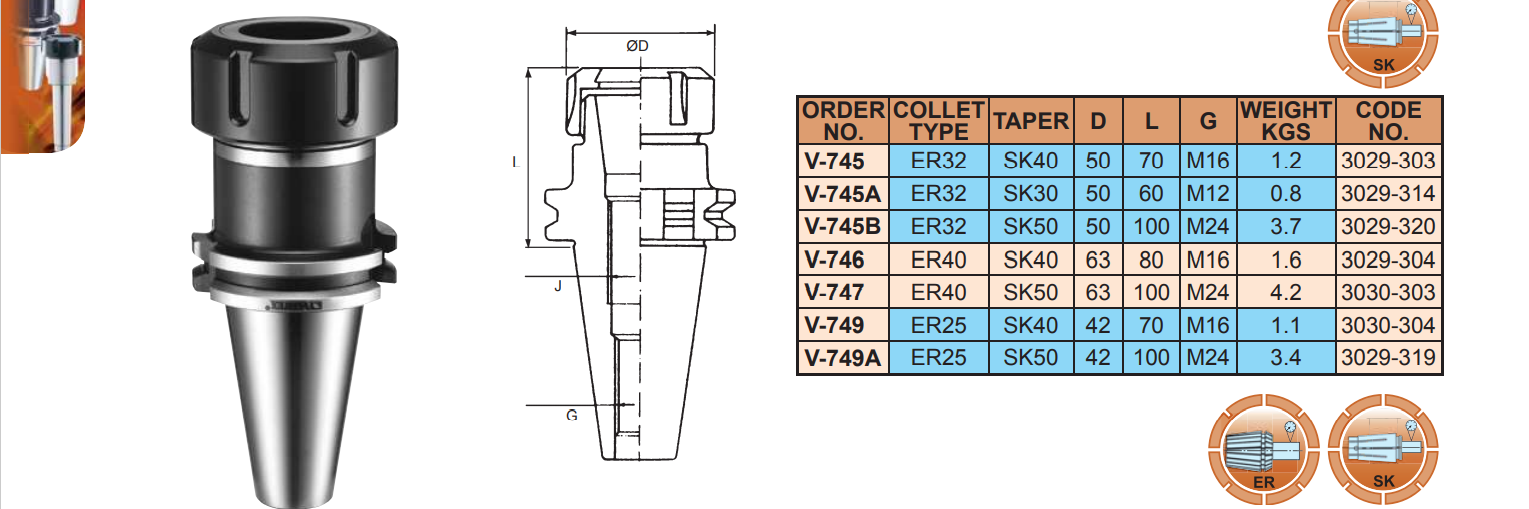

D, L và G kích thước bầu kẹp xem theo hình vẽ.

– Bảng bầu kẹp SK đơn lẻ: V-741, V-741K, V-741B, V-742, V-742C, V-742D, V-742E, V-744, V-745, V-745A, V-745B, V-746, V-747, V-749, V-749A:

– Chuôi côn bầu kẹp dao kiểu SK: SK30, SK40, SK50 sản xuất theo tiêu chuẩn DIN 69871 (Tham khảo kích thước các kiểu côn tại đây).

– Collet ER16, ER20, ER25, ER32, ER40 theo tiêu chuẩn DIN 6499 (xem sản phẩm Collet ER).

– Độ chính xác của bầu kẹp rất cao.

– Mọi bộ phận đều được sử lý nhiệt, mài nhẵn đạt độ bóng cao.

– Lưu ý chọn đúng kiểu ren của vít rút trùng với cột G ở bảng trên.

– Kích thước L là chiều dài của bầu kẹp (Xem hình vẽ bầu kẹp ở trên). Tùy từng mục đích gia công, để chọn chiều dài L lớn hơn.

– Có thể đặt hàng theo bầu kẹp đơn lẻ (không có chìa vặn) hoặc cả bộ (bao gồm: bầu kẹp, bộ collet, chìa vặn và hộp; xem các model bộ ở bảng trên).

– Hộp bộ collet ER16, ER20, ER25 làm bằng gỗ. Hộp bộ collet ER32, ER40 làm bằng nhựa.

– Lưu ý kích thước các kiểu bầu kẹp, kiểu collet, khoảng kẹp được của bộ bầu kẹ












Hãy liên hệ với chúng tôi để được tư vấn và lấy sản phẩm với giá tốt nhất

Sản phẩm được phân phối trực tiếp bởi CK TOOLS

Hotline: 0931183678-0988990930
